Индукционные котлы отопления своими руками

Чтобы рационально распределить затраты и добиться максимального КПД, многие устанавливают индукционный котел отопления, позволяющий обогревать большие площади с наименьшими капиталовложениями.

Одно из главных преимуществ индукционного котла – систему можно быстро построить самостоятельно.

Для этого - достаточно минимальных инженерных знаний и навыков, необходимо лишь хорошо изучить его особенности и конструкционные принципы работы.

Устройство и преимущества

Прежде чем начинать собирать индукционный котел отопления своими руками, необходимо понять принципы его работы и изучить строение.

У подобных агрегатов наблюдается схожесть с ТЭНами, которые отвечают за преобразование электроэнергии в тепло.

Монтаж индукционного котла не требует переоборудования отопительной системы.

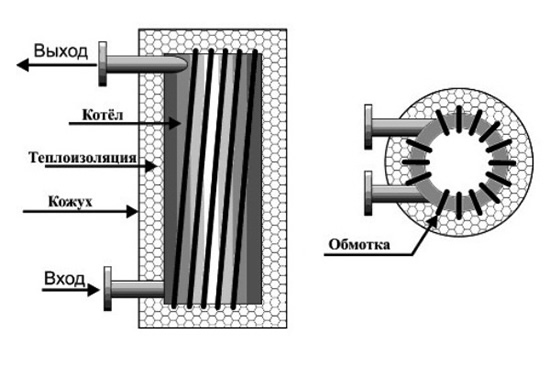

Схемы и чертежи:

Самые простые модели работают по принципу электрического индуктора, состоящего из пары обмоток:

• Первичная;
• Вторичная.

Основная задача первичного контура – преобразовывать электроэнергию в вихревой ток. Созданное ими магнитное поле направляется на вторичную обмотку.

Последняя, представляющая собой нагревательный элемент и корпус котла - вырабатывает тепло, которое передается жидкому теплоносителю, циркулирующему в системе.

Корпус состоит из следующих элементов:

• Внешний контур;
• Сердечник;
• Теплоизоляция;
• Электроизоляция;

Именно корпус является основным критерием, по которому разграничивают промышленные и самодельные индукционные котлы отопления.

У первых обмотка цилиндрическая, у вторых – тороидальная. Выполняется она медной проволокой, окружая корпус из ферримагнитной стали с толщиной стенок более чем 1 см.

Подобная конструкция позволяет существенно уменьшить вес оборудования и линейные размеры, увеличить КПД.

Теплоносителю отдается около 97% тепловой энергии, что оказывает положительное влияние на производительность и экономичность.

Если сравнивать электрический индукционный котел отопления с традиционными, работающими на газовом или жидком топливе, можно выделить несколько значимых особенностей:

• Двойной нагрев теплоносителя;
• Сокращение вдвое времени нагрева;
• Низкий уровень инерции;
• Возникновение магнитной индукции не дает возможности образовываться на стенках накипи;
• Нет необходимости в специализированном обслуживании и чистке.

Приступаем к работе

Чтобы построить индукционный котел отопления своими руками, необходимо собрать все необходимое:

• Рабочий инструмент;
• Катанка или стальная проволока (диаметром до 7 мм);
• Медная проволока;
• Толстостенная пластиковая труба;
• Металлическая сетка;
• Сварочный аппарат инверторного типа.

Для изготовления корпуса потребуется найти или приобрести пластиковую толстостенную трубу с внутренним диаметром 5 см.

Она будет играть сразу несколько ролей: основу индукционной катушки и участок теплопровода.

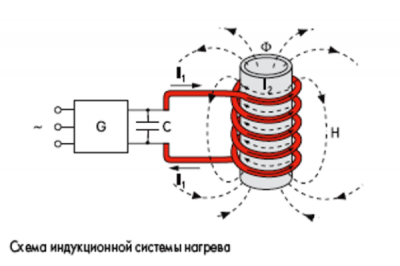

Надежным помощником станет схема отопления индукционным котлом перед глазами. На ее основании можно будет определить дополнительные параметры оборудования.

В магнитном электромагнитном поле будут нагреваться куски стальной проволоки, нарзанные на кусочки по длине 5-7 см. Их диаметр не должен превышать 7 мм.

Стоит также обзавестись специальными переходниками, которые будут соединять индукционные котлы для отопления дома с системой трубопровода.

С одной стороны внутрь будет поступать теплоноситель в холодном состоянии, с другой выходить в теплом посредством индукции.

Первый переходник обязательно приварить, второй можно посадить на резьбовое соединение.

Нарезанными кусками проволоки полностью заполняется внутреннее трубное пространство. Затем устройство надежно закрывается с обеих сторон.

Для изготовления индукционной катушки (основного нагревательного элемента), необходимо подготовить эмалированную медную проволоку.

На пластиковый корпус нужно намотать около 90-100 ее витков, соблюдая одинаковое расстояние между участками.

Собрав самодельный индуктор, он подключается к системе. Монтироваться такой котел может в любом участке трубопровода.

Подключение катушки осуществляется к высокочастотному инвертору. Включать подобный агрегат без достаточного количества теплоносителя внутри запрещается.

Иначе из-за высокой температуры расплавится пластиковый корпус.

Пожалуй, индукционный котел отопления своими руками практически готов. Остается обезопасить его использование.

Для этого все открытые участки медной проволоки изолируются специальными защитными материалами, продаваемыми на рынке с хорошей тепло и электропроводностью.

Где купить и какие цены?

Современный рынок полон подобного оборудования.

Для тех, кто не хочет возиться самостоятельно, рекомендуется купить индукционный котел отопления для обогрева дома или промышленного помещения.

Большинство покупателей будут поражены их многообразием и широким стоимостным диапазоном.

Сегодня, цена индукционных котлов отопления составляет:

• Бытовые – от 25 тысяч;
• Промышленные – от 100 тысяч.

Для тех, кого пугает стоимость, стоит подумать над тем, чтобы смастерить соответствующее оборудование самостоятельно.

Большинство составляющих системы у хорошего хозяина всегда найдется в кладовой.
