Свайный фундамент с ростверком
В районах, которые часто затапливает, рекомендуется обустраивать под домом свайный фундамент с ростверком.Он позволяет приподнять постройку до 2-х метров, благодаря чему - удастся спасти имущество в период затопления.
Часто, выбирают основание на сваях и при строительстве на слабых грунтах, когда заглубленные фундаменты не обеспечивают требуемой устойчивости.
У свайного основания огромное множество преимуществ, главным из которых является надежность.
По сравнению со столбчатым основанием, свайное - имеет более простое устройство, количество земляных работ минимально.
Устройство и расчет
Возводиться свайный фундамент может с применением одного из двух распространенных типов свай:
- Забивные;
- Буронабивные.
Первые вбиваются в грунт при помощи специализированной техники, воронки для вторых можно сделать с помощью обыкновенного строительного бура.

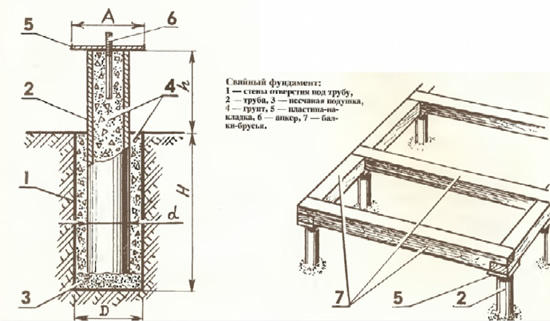

Схемы и чертежи:
Рассматривая устройство свайного фундамента с ростверком, в первую очередь необходимо дать ответ на вопрос о количестве свай.
Оно зависит от эксплуатационных нагрузок, оказываемых непосредственно на здания. Выбирая параметры сваи, необходимо учесть нагрузки, которые создаются кровлей, стенами, полом.
Максимальный диаметр воронки, которую можно пробурить ручным буром – 30 см, а длина штанги достигает 5 м.
Если сваи будут устанавливаться самостоятельно, это необходимо обязательно учесть.
Для бурения скважин диаметром свыше 40 см рекомендуется взять в аренду промышленные моторизированные или электрические буры, которые применяются при возведении высоковольтной линии.
Решив вопрос, как и чем бурить сваи, необходим расчет свайного фундамента с ростверком.
Вначале, определяется количество устанавливаемых столбов. Как правило, расстояние между сваями делают равным 1-1.5 метра.
Глубина, на которую залегает свая, под несущими стенами делается равной от 1.5 до 2 м. Сваи при этом должны выступать над поверхностью земли на 200-300 мм.
Особый интерес представляет расчет ленточного ростверка свайного фундамента, от которого зависит надежность конструкции.
Он должен быть максимально прочным, сделанным на совесть, чтобы не разрушиться под домом и не позволить ему просесть.
Высота ростверка делается не менее 25 см, ширина – не менее ширины цоколя. Если цоколь отсутствует, рекомендуется делать ростверк, по ширине равный толщине наружной стене или не менее 40 см.
Между лентой и землей рекомендуется оставлять зазор, примерно равный 10-15 см.
Для того, чтобы залить 1 кубометр ленты, необходимо подготовить раствор, в состав которого входят:
- Арматура – около 8 м;
- Щебень – 0.6 кубометров;
- Песок – 0.6 кубометров;
- Цемент – 0.35 тонны (марка – М400).
Приняв во внимание все вышеописанные инструкции, свайный фундамент с монолитным ростверком послужить максимально долго и надежно.
Ему не будут страшны никакие колебания и усадка грунта, подземные и наземные воды, эрозия.
Приступаем к строительству
Вначале необходимо вырыть котлованы под каждую из свай. Их диаметр должен быть больше, чем аналогичная характеристика погружаемого столба.
Можно возвести винтовые свайные фундаменты с ростверком, купив уже готовые изделия у компаний, занимающихся их производством и установкой.
Для тех, кто желает сэкономить, есть возможность залить сваи самому.
Для этого необходимо подготовить «трубы» из рубероида, равную диаметру скважины и по длине на 25 см больше. Верхняя часть мастерится из нескольких слоев и затягивается стальной мягкой проволокой.
Таким образом получится своеобразная опалубка, в которую аккуратно вставляется труба.
Если на дне скважины находится вода, можно ничего не предпринимать, если ее уровень не превышает ¼ от глубины. Иначе она должна быть откачена.

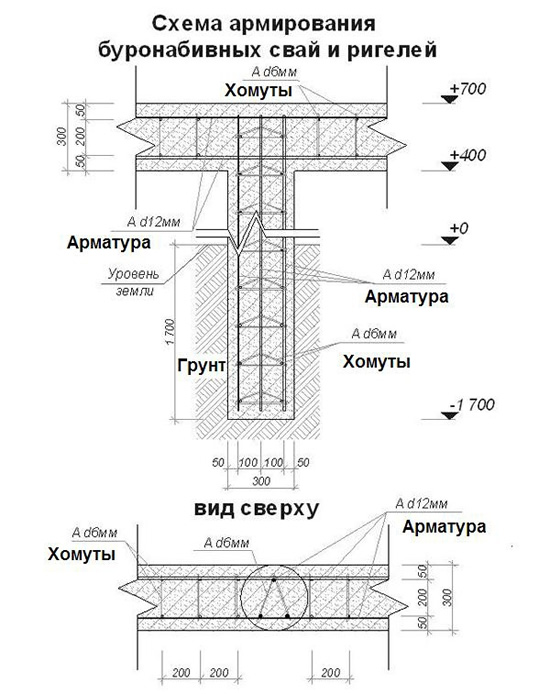

Когда в скважине будет установлена труба, окутанная в опалубку, строительство свайного фундамента с ростверком продолжается оборудованием армирующего каркаса, который устанавливается внутрь.
Для его изготовления хватит 3-4 прутьев диаметром 8 мм, которые скрепятся между собой перемычками. Вертикальные стержни требуется вывести вверх на 2-3 см ниже края ростверка.
Затем внутрь труб заливается бетонный раствор и утрамбовывается вибратором.

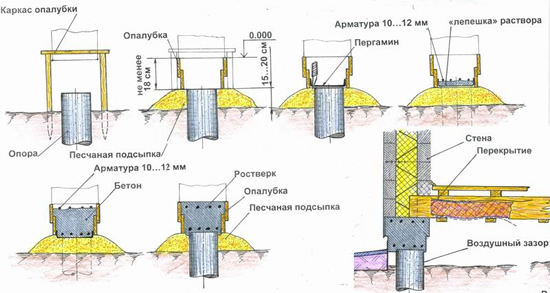

Затем приступают к обустройству ростверка. На пучинистых грунтах он должен висеть над землей на уровне 15-20 см. Это не позволит пучению достичь уровня основания.
Обустраивать ленточный ростверк на свайном фундаменте может изготавливаться по двум технологиям:
- Монолитная (бетон заливается в установленную опалубку);
- Сборная (собирается из железобетонных балок);
Рекомендуемые параметры для ростверка:
- Ширина – равна ширине цоколя, можно прировнять к толщине стен, но не менее 40 см;
- Высота – от 30 см и выше;
Не допускается, чтобы ростверк пересекался с трубопроводами. При этом сваи не должны отклоняться от центральной вертикальной оси не более чем на пять сантиметров.
Все швы и стыки при обустройстве ростверка необходимо заполнить бетоном с мелкозернистой фракцией или раствором цемента.
Прежде чем приступить к возведению стен, нужно убедиться, что поверхность горизонтальная. Если имеются изъяны – поверх заливается слой бетона.
Также необходимо армирование ростверка свайного фундамента. Оно осуществляется при помощи прутов с диаметром 1-1.4 см.
При этом, длина армирующих прутов должна перекрывать стену по всей длине. Если таких изделий приобрести не имеется возможным – длина должна быть не менее чем 60 диаметров.
Число прутов в ленте определяется их диаметром:
- 1 см – 8 штук;
- 1.2 см – 6 штук;
- 1.4 см – 4-5 штук.
Цены на услуги
С учетом современных расценок на строительных рынках стоимость свайного фундамента с ростверком составляет:
- Для небольшого дома 6х6 – около тысячи у. е.;
- Для среднего дома 6х9 – около 1.8-2 тысяч у. е.;
- Для большого дома 9х12 – около 3.3-3.5 у. е.
Если расписывать более подробно, цена свайного фундамента с ростверком, выполненного специалистом, составит около 2.5-3 тысяч за сваю.
При этом, услуги специалиста включают в себя:
- Разметку территории и осей фундамента;
- Буровые и земляные работы;
- Монтаж опалубки;
- Подготовка песчаной подушки;
- Монтаж каждой сваи с помощью специализированной техники;
- Армирование и заливка монолитного бетона.
Обустройство ростверка дополнительно обойдется в 2-2.5 тысяч за один кубический метр.
