Столбчатый фундамент из труб своими руками

Вы решили начать строительство и столкнулись с проблемой закладки фундамента для будущего здания. И действительно выбор типа фундамента очень важен и напрямую зависит как от строения, которое вы планируете возвести, так и от ваших финансовых возможностей. Самый актуальным из видов фундамента применяемого в частной стройке в последнее время стал столбчатый фундамент. В этой статье будут раскрыты основные моменты и особенности возведения бюджетного варианта столбчатого фундамента из труб своими руками.

Почему именно столбчатый?

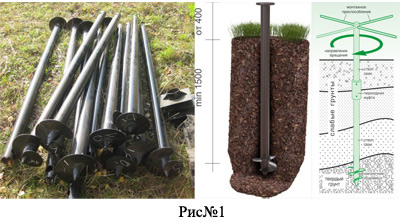

Данному виду стоит отдать предпочтения в виду несложных подготовительных работ, сравнительно небольших материальных и физических затрат, а также простоте и скорости возведения. Основным материалом, так сказать «сердцем» конструкции, будет являться такой доступный материал как трубы. И еще если вы хотите сделать столбчатый фундамент из труб своими руками, вам не понадобится особая дорогостоящая спецтехника. Особый бур (рис №1), бетономешалка и некоторый ручной инструмент, вот все что нужно чтобы приступить к работе.

Отличный вариант для фундамента под деревянный дом

• Плюсы

1. Стоимость материалов и физических усилий в разы меньше чем у других фундаментов. В частности, монолитный фундамент обойдется в 2 раза дороже.
2. Земельные работы сведены к нолю, не нужно рыть котлован и особо выравнивать почву.
3. Высокая скорость сооружения столбчатого фундамента своими руками и возможность практически сразу приступить к строительству здания. Для сравнения ленточный фундамент должен отстоятся минимум 28 дней, а столбчатый всего 6-8 дней.
4. Благодаря нахождению основного здания на 20-30см над уровнем грунта отпадает угроза затопления в случае паводка и проливных дождей. Это также способствует более легкому проведению коммуникаций (канализации и водопровода).

• Минусы

1. Небольшая несущая нагрузка, что ограничивает их применения строительством малых домов и построек.
2. Сравнительно недолговечный срок эксплуатации фундамента, около 70-80 лет.
3. Трудности при постройке подвала у зданий, построенных на столбчатых фундаментах ввиду особенности их конструкции. Порой такая возможность вообще отсутствует.
4. Невозможность постройки на подвижных грунтах. А также на местности с большими перепадами высоты.

С чего начать?

Для начала нужно разметить участок под фундамент. Далее с помощью ручного или бензинового бура нужно пробурить N-количество скважин на расстоянии 1.5-2.5 метров друг от друга (рис.2), в зависимости от расчетов и величине постройки. Обязательным условием при этом является  наличия опор под теми частями здания, куда будет приходиться больше всего нагрузки (углы, несущая стена, печь и т.д.). Глубина, на которую вы будете погружать опоры должна быть на 25-35 см ниже уровня промерзания, что в среднем является около 1.4-1.7 метра (рис.3). Диаметр отверстия будет напрямую зависеть от вида труб, которые вы выберете, и в среднем составит от 150 до 250мм. А высота опор над землей не должна превышать 40-50 см.

Решив построить столбчатый фундамент из труб своими руками, нужно определиться, какие именно трубы вы будете применять в качестве опалубки для фундамента. От того выберете вы пластиковые, асбестовые или металлические трубы будет напрямую зависеть ваши дальнейшие действия.

Столбчатый фундамент из асбестовых труб

Применения асбестовых труб в качестве основы для фундамента обусловлено их стойкостью к коррозии (по сравнению с металлическими трубами) и устойчивостью к низким температурам (по сравнению с пластиковыми). Однако стоит помнить о дополнительных затратах на арматурные пруты, которыми необходимо будет усилить асбестовые трубы.

Технология возведения

В подготовленную скважину помещается труба диаметром 20 см на глубину до 150см и выступающая над почвой на 30-40 см. Все столбцы должны быть равномерны относительно друг друга. По сути, труба нужна лишь как опалубка и основная нагрузка пойдет на металлические пруты внутри нее. Далее есть два способа заливки трубы бетоном и усиление ее арматурой.

Способы

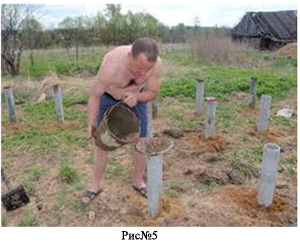

В первом случаев трубу, на расстоянии 6-7см друг от друга, вбиваются два арматурных прута. Арматура вбивается на 20-30 см глубже трубы и настолько же выступать за ее основания. Потом труба заливается бетонной смесью одновременно изнутри и снаружи (рис. 5). Далее выступающие края арматуры будут служить для формирования ростверки (ростверка – верхняя часть фундамента на которой в дальнейшем идется возведения здания прим. автора) рис.4.

При втором способе труба на 1/3 заливается бетонным раствором и после поднятия на 10-15 см  вверх и в нее опускают арматурные пруты, не выступающие за ее основания. В этом случае бетон вытекает из трубы не полностью создавая уширения препятствующее выталкиванию сваи наружу. А поднятая труба сразу выставляется в соответствии с уровнем остальных труб, что очень удобно.  Далее бетон доливается до краев и в трубу помещается шпилька выступающая резьбой на 20-30 см, именно она и послужит впоследствии основой ростверки. Преимуществом является наличие резьбы и соответственно более легкий способ монтажа ростверки. В этом варианте, при ведении работ на сыпучем грунте, желательно сделать на дне скважины «подушку» (рис.6) из песка и гравия накрытую сверху влагостойким материалом (подойдет например рубероид или строительный целлофан).

В обоих случаях арматуру желательно обработать защитными средствами от воздействия влаги и предотвращению износа метала.

Дальнейшие действия ничем не отличаются для всех видов труб и сводятся к постройке ростверки и собственно самого дома.

Столбчатый фундамент из пластиковых труб

Данный фундамент и способ его возведения практически идентичен предыдущему и поэтому рассмотрим только различия, между ними упустив техническую часть.

Плюсом пластиковых труб служит их общедоступность и более низкая цена по сравнению с асбестовыми трубами. Они намного легче и более устойчивы к вредным веществам, но боятся низких температур и менее практичны. И по сравнению с металлическими трубами, данный вид труб имеет хорошую устойчивость к теплу и при жаре не расширяется.

Столбчатый фундамент из металлических труб

Этот вид фундамента потребует от вас больше всего затрат, но является самым надежным по сравнению с вышеперечисленными и более быстрым в возведении. Самым сложным моментом при  монтаже фундамента из металлических труб, является точность их уровня относительно друг друга. В случае с асбестовыми и пластиковыми для выравнивания, трубы достаточно просто подпилить. Также стоит уделить особое внимание обработке труб антикоррозийными средствами, иначе ваша конструкция не простоит больше 20 лет.

Тут также существует две технологии заливки шурфа бетонной смесью.

1. В первом случае, металлические трубы вбиваются ниже уровня пробуренной скважины на глубину от 50 до 100 см. При этом не обязательно использовать трубу  большого диаметра в 15-20см, можно взять 2-3 трубы (в зависимости от конструкции количество может доходить до 6) и вбить их на расстоянии 5 см друг от друга. Далее идет одновременная заливка шурфа и труб смесью бетона. Для этого способа предпочтительна ростверка из металлических профилей, приваренных к выступающим трубам (рис.7). И хотя это весьма затратное дело, но надежность получившейся конструкции и быстрота монтажа является самой лучшей из всех вариантов.
2. Второй вариант практически не отличается от аналогов других труб. В скважину, при необходимости на «подушку» опускается металлическая труба диаметром 150-200мм, но при этом нужно, чтобы радиус скважины был меньше радиуса трубы на пару мм (по сути, нам нужно вбить трубу в шурф). Это нужно в первую очередь для того, чтоб в жаркое время года, метал, от большой температуры не стал расширяться и наносить повреждения фундаменту. После этого внутрь трубы заливается раствор и при необходимости (если вы строите многоэтажный дом или расстояние между шурфами 2-2,5) укрепляется арматурой или трубами меньшего диаметра изнутри.

И что дальше?

После завершения формирования фундамента и застывания бетона (около 5-7 дней), вам нужно будет решить, какой вид ростверки вы выберете для своего будущего творения. Самым экономичным вариантом будет деревянный настил с использованием винтовых соединений, но это актуально только для небольших построек (баня, хоз. строения). Для капитальных построек можно применить металлический каркас, либо бетонное литье под несущими стенами.

Как укрепить столбчатый фундамент?

К сожалению, у столбчатого фундамента из труб своими руками при неправильном подсчете нагрузки или ошибке в возведении могут возникнуть критичные изменения, повлекшие за собой перекос строения, его посадку в некоторых местах, либо трещины несущих стен.

Что делать?

Если проблемное место было выявлено сразу, то не стоит паниковать. Если в качестве основы у вас металлические трубы, выступающие поверх грунта, то самым простым способом будет приварить к ним несколько дополнительных профилей и таким образом связать их между собой.

Для пластиковых и асбестовых труб придется прибегнуть к рытью траншеи, в районе проседания, и заливки монолитной фундаментной основы.

Еще одним, более затратным способом, является просверливание в выступающей над грунтом части асбестовых и пластиковых труб отверстий, в которые высверливаются шурупы или анкера и к ним приваривается армированные пруты, тем самым обеспечивая жесткую связь между всеми опорами.

В самом крайнем случае можно с помощью спецтехники приподнять здание с просевшей стороны, и  вырыв траншею, возвести ленточный или монолитный фундамент.

Цена вопроса или сколько стоит столбчатый фундамент?

Думаю, вы уже выбрали тот столбчатый фундамент из труб своими руками постройка которого вам более предпочтительна и удобна.

Для начала обобщим общую стоимость для всех видов труб.

Цемент

Итак, основа вашего фундамента это цемент. Для небольших строений в целях экономии подойдет цемент м– 400, для капитальных и больших конструкций м-500. Средняя цена на рынке РФ колеблются для м-400 в районе 160-180 руб. за 50 кг, для м-500 от 230 до 290 в зависимости от производителя. Песок обойдется нам 350-450 руб. за 1 тонну, плюс щебень будет стоить в районе 480-520 руб./т.

Общий объем необходимой бетонной смеси нужно подсчитывать индивидуально, в зависимости от глубины и диаметра скважин, а также от типа труб и использования арматуры.

Трубы

Самые экономные пластиковые трубы, в зависимости от диаметра, будут стоить вам от 50 до 250 руб. за метр. Стоит учесть, что транспортировка ввиду их легкости может производиться в ручную, без заказа грузовой машины.

Асбестовые трубы будут стоить вашему кошельку в среднем 450-750руб. за 1 шт. Стоит учесть, что выгодней покупать более длинные трубы и после просто распилить их на две половинки.

К обоим видам труб, перечисленным выше, к стоимости стоит добавить цену на арматуру. И исходя из диаметра, а также расценок на 1 метр изделия, или 1 кг, средняя стоимость будет колебаться от 250-350 рублей за 1метр/кг.

Металлические трубы вольются вам в копеечку, и в зависимости от диаметра и толщины стенки трубы, будут стоить 650-800 рублей за метр. И хотя для металлических труб не нужно отдельно приобретать арматуру, они потребуют дополнительных затрат на антикоррозийные средства. Но тут есть два небольших нюанса, во-первых, можно купить трубы уже устойчивые к враждебной среде, во-вторых, можно немного сэкономить, приобретя трубы уже бывшие в употреблении.

Земельные работы

Тут все зависит от вас. Если позволяет время, то не составит особого труда произвести все приготовления и бурения скважин в одиночку. Единственная статья расходов – это затраты на приобретения бура (ручной обойдется в 1200-1500 рублей), лучше купить специальный буровой аппарат он намного ускорит процесс.

Еще одним моментом, в виду особенности конструкции, является необходимость присыпать почву под зданием шлаком или щебнем. Для предотвращения роста разного рода растений и травы.

Подведем итог!

При разумном подходе и небольшой сноровки, с помощью данного способа вы сможете возвести столбчатый фундамент из труб своими руками в кротчайшие сроки и за умеренную плату. Так что мечта о своем доме, небольшой даче или собственной баньке, стала на шаг ближе к вам.
