Слесарный верстак своими руками

Безусловно, рынок богат различными по конфигурации моделями, но глядя на их стоимость, любящий трудится человек способен быстро смастерить каждую из них самостоятельно.

Самый простой верстак представляет собой металлический каркас со столешницей, прочный стол, на котором можно вести дерево- и металлообработку.

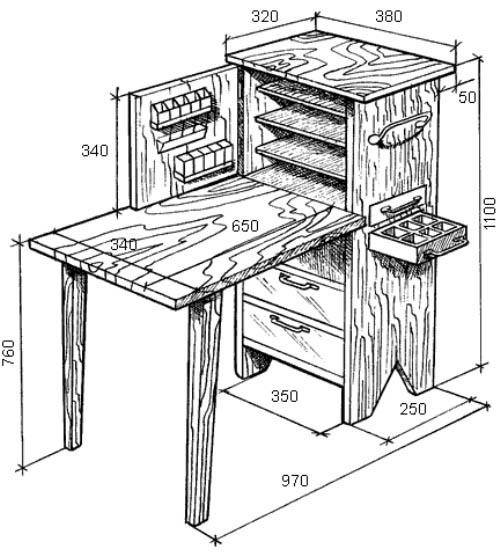

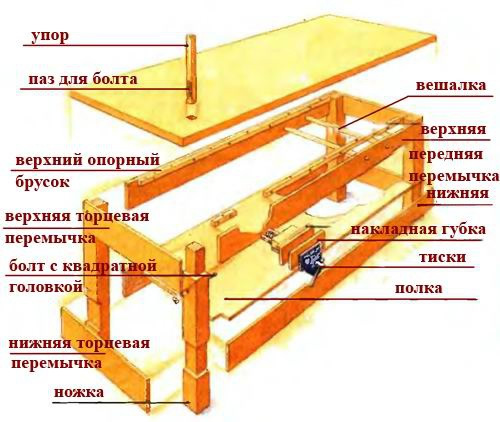

Схемы и чертежи:

Он может быть установлен в производственных цехах, в гараже или на даче, иметь любую конфигурацию.

Подготовительный этап

Приступая к работе, необходимо иметь перед глазами чертежи слесарного верстака своими руками с указанием всех точных линейных размеров.

Будет плюсом, если будут отдельные выноски для каждой из предусмотренных полок, столешниц и ножек.

Для работы потребуются:

• Уголок толщиной от 3 мм;
• Металлический профиль аналогичной с уголком толщины;
• Хорошо просушенные и пропитанные антисептиками доски толщиной свыше 5 см;
• Сварочный аппарат и слесарные инструменты.

Не обязательно, но рекомендуется запастись листами из оцинкованного (можно из нержавеющего) металла.

Они необходимы для создания защитных бортиков, защищающих от попадания искр при работе с металлическими заготовками.

Ими также можно оббить деревянную столешницу в местах, где будет вестись обработка металла, сварка и т. д.

Приступая к работе следует рассмотреть несколько фото слесарного верстака своими руками.

На них могут быть отражены мелочи, которые нельзя указать на чертеже.

К тому же, предварительное визуальное представление результата позволит придумать что-то самостоятельно, что в дальнейшем упростит эксплуатацию изделия. Не стоит бояться экспериментировать.

Подготовив все самое необходимое и определившись с конфигурацией верстака, необходимо решить, где он будут располагаться в мастерской.

Самое оптимальное место – с наличием поблизости розеток и освещения. Естественный свет должен при этом падать слева или прямо, чтобы не откидывать на рабочую область тень.

Определившись с местоположением, необходимо окончательно решить вопрос с линейными размерами. Самый важный параметр – высота.

Для этого следует стать и опустить руки, затем согнуть их в локтях таким образом, чтобы ладони смотрели на пол, визуально облокотившись на стол.

Расстояние между полом и ладонями и будет являться искомой величиной.

Длина столешницы должна быть максимально возможной, чтобы на не ней можно было разместить заготовки большого размера и больше рабочих инструментов.

Ширина должна быть такой, чтобы беспрепятственно дотягиваться до противоположного края – примерно 0.5-0.6 м.

Если во время работы эксплуатируется электрический режущий инструмент (лобзик, ручная циркулярная пила), нужно предусмотреть место для пиления – дощечку, которая будет выступать на 20-30 см относительно верстака.

Подготовившись, можно начать собирать слесарный верстак своими руками.

Приступаем к сборке

Самый первый этап – сборка каркаса. Для этого нужно взять подготовленные заранее уголки и профиля, произвести замеры и разрезать на заготовки.

Перед этим стоит решить вопрос – как их скрепить между собой:

• С помощью резьбовых соединений;
• С помощью электродуговой сварки.

Первый метод делает верстак сделанный своими руками - более мобильным. Небольшая модель в любой момент можно сложить и транспортировать в любое желаемое место.

Нужно также предусмотреть возможность снимать столешницу.

Когда делается большой металлический слесарный верстак своими руками, рекомендуется отдавать предпочтение второму методу – сварке.

Если не предусмотрено дополнительных полок, необходимо укрепить каркас ребрами жесткости, приваренных на расстоянии 10 см сверху и снизу на задних ножках.

Дополнительное ребро можно предусмотреть в центре. Если сделать в них несколько отверстий, верстак можно будет закрепить у стены анкерами.

Чтобы добиться полной статичности – его ножки прикручиваются к половой поверхности.

Собрав согласно чертежу каркас, необходимо приступить к изготовлению столешницы. Для нее варится рамка из уголка 4х4 см или 5х5 см. "

Ее длина и ширина должны быть на 10-20 см больше, чем аналогичные параметры основания конструкции.

В дальнейшем на свесах можно будет установить тиски, закрепить струбцины и прочий рабочий инструмент.

Для достижения максимальной надежности, проводя изготовление слесарного верстака своими руками, по длине каркаса под столешницу рекомендуется приварить металлические пластины – по одной под каждую доску.

В них делаются несколько отверстий, через которые будут крепиться деревянные лаги.

Доски можно накрыть оцинкованным или нержавеющим листом, чтобы не покоробить деревянную поверхность при работе с остро-режущим инструментом, в местах, где будут зажиматься тиски, струбцины и т. д.

Чаще всего, поверхность просто обрабатывают огнеупорными и антисептическими составами и покрывают краской.

На этом - слесарный верстак своими руками практически готов.

Металлические элементы рекомендуется покрыть специальными красками по металлу или грунтом, чтобы защитить от коррозии и продлить эксплуатационный срок.

Снизу, под столешницей, или сбоку можно оборудовать несколько дополнительных полок для хранения инструмента.
