Монтаж канализационных труб своими руками

Система канализация в частном доме обустраивается, прежде всего, для того, чтобы отвести сточные воды за пределы деревянного дома. В соответствии с этим фактом, ее проектировкой и реализацией должны заниматься таким образом, чтобы в итоге отсутствовали неприятные запахи, которые могут попадать в помещения, и пробки.

Если подробно рассматривать процесс сооружения системы канализации, то становится понятно, что монтаж канализационных труб своими руками является обязательным ее этапом.

Если работа будет выполнена качественно, то канализационная система будет отменно работать на протяжении очень долгого времени. В устройстве систем канализации на сегодняшний день в большинстве случаев фигурирует пластик. Благодаря нему можно навсегда забыть о коррозии и ржавчине. Но это не означает полное отсутствие проблем: к сожалению, временами в системе могут образовываться пробки. В случае допущение ошибок при монтаже труб, вы подвергаете канализационную систему риску появления нежелательных пробок и зловоний. Также канализация из-за этого может шуметь и брать из сифонов лишнюю воду. Так как у нас деревянный дом из бруса или оцилиндрованного бревна, нам будет проще прокладывать трубы в срубе — всего лишь нужно будет сделать пропилы подходящего размена в стенах сруба.

Уклоны и диаметры, характерные системе канализации

Передвижение сточных жидкостей осуществляется путем самотека. Соответственно, чтобы данный метод работал, нужно соблюдать определенный наклон от прибора до трубы при прокладке, а после этого к резервуару снаружи (септику)  или коллектору, расположенному на улице.

В процентном соотношении уклон можно описать в значении от двух до пятнадцати единиц. Этот факт означает то, что разница между торцом трубы, расположенным в начале и соответственно конечным должна составлять от двух до пятнадцати сантиметров. Нужно внимательно отнестись к ширине каждого вида трубы для того, что сточные жидкости, которые также содержат в себе и твердые тела, спокойно протекали. При выборе наиболее подходящего диаметра для труб смотрят, прежде всего, на их вид и количество приборов санитарного характера, которые соединены с системой.

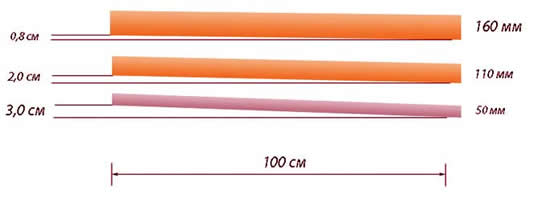

фото УКЛОН ТРУБЫ КАНАЛИЗАЦИИ

Рекомендуется тщательно изучать нормативные документы. Ниже будут рассмотрены основные значения ширины канализационных труб для разных видов подключения. Все значения приведены в миллиметрах

  • умывальник или биде — 32-40
  • мойка или ванная — минимум 50
  • случай, когда необходим стояк или подключается какое-то определенное количество приборов санитарно-технического характера — 70-85
  • стояк, труба для отвода или унитаз — минимум 100

Если вы каким-либо образом меняете направление прокладки труб при монтаже канализационной системы, то вам следует выбрать для этого угол больше прямого. Трубы, которые помогают обеспечивать связь со стояками приборов сантехники, присоединяют, выбрав угол меньше сорока пяти градусов. Если вы занимаетесь монтажом канализации, которая располагается снаружи или в помещении с отсутствующим отоплением, то вам очень желательно защитить трубы от холода и скачков температуры.

Оптимальная температура для канализационных труб расположена в промежутке от пяти до сорока пяти градусов по Цельсию. В таких ситуациях спасает изоляционное покрытие, например, минеральная вата.

Прокладка вентиляции системы канализации

Труба вентиляции, на конце которой расположен дефлектор, служит элементом системы канализации, которого нельзя выкинуть. Эта труба обеспечивает соединение части системы, расположенной внутри, с внешней атмосферой. Ее встраиванием занимаются для того, чтобы исключить возможность скачков давления или нежелательных протечек стоков.

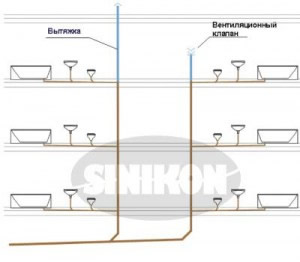

схема  Канализационные системы с прямой вентиляцией

Как можно увидеть в ее названии, она обеспечивает вентиляцию системы канализации. Таким образом, в итоге отсутствует разряжение и утрата лишней воды за пределы сифонов, которые располагается более высоко. Даже стоки, которые перекрывают все сечение канализационных  трубы, не становятся проблемой. Вентиляция должна присутствовать в каждом канализационном стояке. Бывают такие ситуации технического характера, при которых отсутствует возможность их вывода над крышей. В этом случае на помощь приходит широкая общая вентиляционная труба, с которой и осуществляется соединение.

Есть и еще один запасной вариант. В некоторых случаях вентиляционную трубу прокладывается на стояке, который расположен максимально отдаленно. Вместе с этим концы оставшихся стояков обзаводятся аэрационными клапанами. Последний способ подойдет для работы с несколькими стояками. Больше пяти сделать, к сожалению, не получится. Аэрационные клапаны не абсолютно универсальны и не могут полностью заменить вентиляционные трубы, так как воздух по ним протекает исключительно в одну сторону, а если конкретизировать, то в канализационную систему. В итоге скапливается лишний газ, которому обязательно нужно обеспечивать выход наружу.

Необходимость прочного соединения

Приборы, которые можно отнести  санитарно-техническому типу (умывальники, душ, ванны) можно обеспечить соединением общего типа с канализационный стояком. Подсоединение унитаза осуществляется обособленно, причем уровень соединения со стояком должен быть ниже других соединений.

В этом деле может пригодиться ценный совет, который касается быстроразъемных соединений для труб. В случае, если вы решили устроить канализационную систему, они могут подойти лучше всего, так как дают возможность осуществления смены элемента, который был поврежден, путем самых небольших усилий.

Соединение приборов со стояком обладает наибольшей протяженностью:

  • с унитазом — 1 метр
  • все остальное — 3 метра

Если максимальное значение протяженности переходит за границы того, что указано выше, следует обязательно установить дополнительную трубу вентиляции, которую можно вывести над уровнем крыши или использовать аэрационный клапан. Есть еще один способ, который заключается в соединении с трубой, которая обладает большей шириной.

Такая ситуация красочно расписана в специальных нормативных документах. В случае, если вы не будете обращать внимание на описанные правила, вода, находящаяся в сифоне прибора, может начать уходить. Стоит задуматься об этом, услышав звук бульканья. Сифон опустеет и станет окном для неприятных ароматов, сочащихся из канализации.

Материалы, с помощью которых занимаются обустройством канализации

На сегодняшний день в быту стали невероятно популярны пластиковые трубы. Причина подобной популярности кроется в защите от коррозии и маленьком весе. Монтаж труб из чугуна и металла также осуществляется, но в последнее время значительно реже.

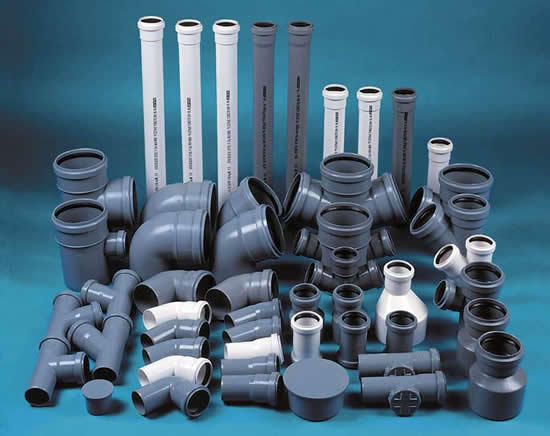

фото канализационные трубы

Соединения между системой канализации и приборами сантехники

Необходимый процесс сточного отвода путем самотека может быть затруднителен из-за приборов сантехники, расположенным в низкоуровневых помещениях. В таком случае особенности расположения не дают условий для создания требуемого наклона труб. Но из такой ситуации тоже есть выход.

На сегодняшний момент возможно приобрести оборудование, которое занимается перекачкой стоков. Ему обеспечивают соединение с унитазом, экипируя при этом приспособлением, измельчающим фекалии и бумагу. Вы можете установить такое оборудование на остальные сантехнические приборы, например на умывальники или ванны.

Работа прибора происходит автоматическим образом. Систему канализации можно поделить на ту, которая расположена внутри дома и на оставшуюся, которая проходит на территории участка. Таким образом, между двумя участками можно выделить границу, на которую осуществляется установка главной ревизии. Если рассматривать канализационное устройство, типичное для большинства домов, то можно выделить некоторые ее элементы. Далее будет рассматриваться внутренняя часть. Итак, в ней присутствуют:

  • дефлекторы, которые устанавливает на конце трубы вентиляции
  • трап, который был монтирован в пол
  • стояк канализации, с которым осуществляется соединение труб канализации, которые отводят воды стока от приборов сантехники
  • трубы отвода, которые также называют канализационными горизонталями, но укладывают, вопреки этому, с небольшим уклоном
  • соединения раструбного типа, которые являются самым популярным вариантом связи труб и муфт канализации
  • подводка канализации, которая является трубами, обеспечивающими соединение умывальников, унитазов, ванн с трубой отводки

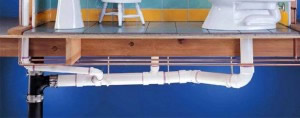

фото Соединение канализационных труб с сантехническими приборами

Процесс монтажа наружной канализации

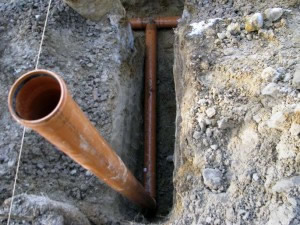

фото монтаж наружной части канализации

Итак, какие же действия следует выполнить для того, чтобы обеспечить монтаж наружной канализации? Для прокладки ее труб выкапывается специальная траншея, которая должна обладать глубиной, позволяющей реализовать нужные наклоны для слива вод стока без лишних препятствий.

Последняя идет в последствии в центральную канализационную систему или в септик. Кстати, глубина траншей должна быть также выкопана с учетом особенностей земли и климата. Внутрь траншей осуществляют укладку труб канализации таким образом, чтобы они прилегали к основанию плотно и по всей их протяженности. Далее следует проверить: соответствует ли установка трубы уклону с помощью отвеса (уклон следует держать 2-4 см на каждый метр трубы).

Далее занимаются соединением и герметизацией канализационных труб. Процессу герметизации должны предшествовать очищение и обрабатывание специальной смазкой. Также есть еще один способ, при котором используют специализированные пробойники, позволяющие установить канализационные трубы, пренебрегая необходимостью создания траншей.

При монтаже наружной канализации учтите глубину промерзания грунта.  На выходе из частного дома трубы должны быть ниже уровня промерзания, если вы обладаете информацией по глубине промерзания грунта, не поленитесь утеплите канализационные трубы — да лишние расходы, но в итоге они вас спасут от лишней головной боли.

Профессиональные термины

Ниже будет описано несколько специальных терминов, знание значений которых может сильно упростить покупку и  процесс монтажа труб канализационной системы.

Вакуумный клапан — специальный клапан, задача которого заключается в обеспечении канализационной системы воздухом в процессе разряжений, которые происходят внутри нее. Также он защищает систему от нежелательных запахов.

БА — составляющая канализационного стояка, которая расположена на участке, расположенном над подводкой и имеющим связь с внешним воздухом.

Выпуск — это труба, соединяющая колодец канализации, который расположен в конце ее системы, с канализационной сетью, расположенной за границами участка. Такие трубы монтируют на финальных этапах по канализационному устройству.

Подводка канализации — труба, соединяющая приборы сантехники со стояком или трубой отвода.

Сеть канализации — система, которую образуют устройства канализации, трубы и арматуры, которыми владеют предприятия, обеспечивающие подачу воды.

Стояк канализации — трубопровод, расположенный вертикальным образом, который обеспечивает сточный отвод и участков канализации, располагающихся под водой.

Отводная труба — обеспечивает избавление от вод стока из стояков канализации за пределы рассматриваемого помещения.
