Как правильно подключить выключатель?

Главное, что следует помнить, что все работы по замене выключателей должны производиться при выключенном напряжении.

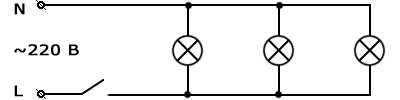

Схема с одноклавишным выключателем: фаза проводом 1 должна зайти в коробку, связаться со второй жилой провода и подключиться к входному нижнему контакту выключателя. С выходного верхнего контакта, фаза проводом 2 должна зайти в коробку, соединиться в коробке с третьей жилой провода и потом перейти на лампочку. Ноль, проводом 1, должен зайти в коробку, соединиться с жилой провода и придти на лампочку.

L - ноль, N - фаза

Запомните, что на потолок, к лампочке, идет только нулевая жила и только фазная жила идет от него на лампочку к выключателю. Это специально предусмотрено в целях безопасности человека и безопасной эксплуатации электрического оборудования (чтобы при отключенном выключателе разрывался не ноль, а именно фаза).

Если, например, выключателем отсоединить от нагрузки нулевой провод, то под напряжением остается фаза, а это опасно. К примеру, заменяя лампочку, довольно будет просто отключить выключатель и напряжения не будет.

Помимо вышесказанного, для подключения выключателя следует определить фазный провод. Для этого, понадобится индикаторная отвертка. Перед началом работы, отвертка проверяется на исправность, в месте, которое заранее находится под напряжением. И если индикатор засветится, это говорит о наличие фазы.

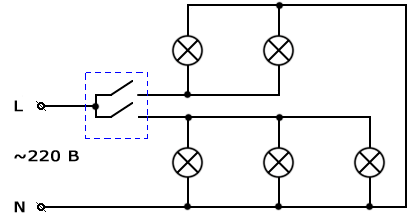

Схема с двухклавишным выключателем: добавляется одна лампочка и фаза. Фаза проводом 1 должна зайти в коробку, соединяется со второй жилой провода, подключается к входным нижним контактам выключателя. С выходных верхних контактов, фаза, размножаясь на две, пунктирной линией проводом 2 должна зайти в коробку, соединиться с жилами провода 3 и прийти на лампочки. Загорается лампочка или нет, будет зависеть от того, какой контакт выключателя будет замкнут. Ноль проводом 1 должен зайти в коробку, соединиться с третьей жилой провода и прийти на лампочки.

Следует отметить, что при замене обычного выключателя на двойной выключатель, нужно будет тянуть от коробки к выключателю одну фазную жилу, и еще одну - к лампочке.

А для определения входного и выходного контакта, достаточно посмотреть на заднюю его сторону. Двойной выключатель, как правило, имеет три вывода: выходные, т.е. два на одной стороне и один входной - на противоположной стороне.
