Электропроводка в деревянном доме, какую прокладку выбрать открытую или скрытую

Как приятно придти вечером домой и увидеть яркий свет в окнах. Сразу понятно, что вас тут ждут и скучали. Но только задумайтесь, как опасна некачественно сделанная электропроводка в деревянном доме. По статистике пожарных служб 60% возгораний происходят из-за замыкания или возгорания проводки. А причина всему некачественная электропроводка в деревянном доме.

Кроме всего этого плохо выполненные работы по электросети в доме могут даже убить ваших членов семьи. Нужно обязательно подходить к такой проблеме с умом и выбирать только самые качественные материалы.

Вся система прокладывается по ПУЭ «Правила устройства электроустановок». Чтобы разобраться, как это делать правильно и по соответствующим нормативам нужно иметь как минимум техническое образование. Попробуем разобраться в этой системе упрощеннее.

В соответствии с современными правилами пожарной безопасности электропроводка может быть скрытой или открытой. По месту своего расположения она бывает внутренняя и наружная. По линиям передачи электроэнергии: однофазная и двухфазная. В нашей статье мы будем говорить о однофазной системе. Так как именно такая проводка используется в бытовом плане для деревянных домов.

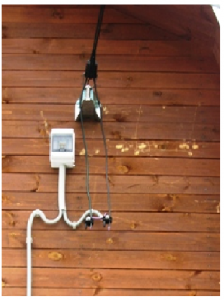

Наружная электропроводка

От основной линии электропередач до дома кабель проводят воздушным путем. Этот кабель прокладывают только специалисты, так как самостоятельно это делать просто опасно. Самое основное, на что стоит обратить внимание владельцу, во время проведения наружной проводки, это участок от наружной стены до распределительного щитка. Этот участок провода не будет ничем защищен и будет проходить через пожароопасную конструкцию. Вот тут та стоит задуматься о дополнительных мерах безопасности.

Можно обезопасить этот участок при помощи:

1. Вывод стольной трубы. При монтировании такой конструкции кабель прячут в стальную трубу. Такую конструкцию легко сделать, если расстояние от ввода через стену не сильно большое. По техники пожарной безопасности это расстояние не должно превышать 3 м. Но если кабель проходит в участке с множеством углов, то протащить его в трубу с поворотами будет достаточно сложно.
2. Установка дополнительной защиты на вводе. На наружной стене устанавливают двухполюсной автомат. Этот прибор при установке помещают в специальный влаго- и пыленепроницаемый блок. При перегрузках будет срабатывать автомат и проводка на вводе будет защищена от перегруза. Эта система достаточно удобна, так как можно установить щиток от ввода на большом расстоянии. Это даст возможность провести кабель по тому пути, который будет устраивать хозяина дома. Но даже при такой конструкции кабель через деревянную стену на вводе все равно нужно прокладывать через трубу.
3. Установка защиты непосредственно на столб, от которого идет напряжение. Такую систему удобно устанавливать во время подключения. Во время такого способа инспектор электросети может контролировать счетчик, не заходя в дом. Автомат электрозащиты будет установлен на самой линии на столбе. Такую систему могут сделать только профессионалы, и она не входит в обязанности электриков при установке, так что за такую работу придется заплатить отдельно.

Внутренняя проводка в деревянном доме

Вся внутренняя проводка начинается от щитка. Именно в щиток приходит электропровод после ввода. Щиток должны тоже установить обслуживающая вас электрокомпания. В противном случае установка может быть выполнена, не качественна, и вы не будете застрахованы от электропотери или возгорания. А это уже вопрос жизни.

От щитка уже и проводят основную внутреннюю проводку. Она может быть открытая и скрытая. Давайте рассмотрим каждый из этих схем поподробнее.

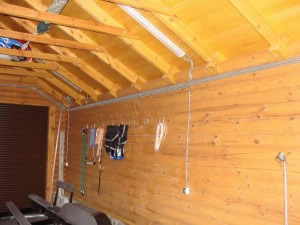

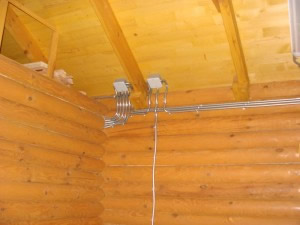

Открытая электропроводка в деревянном доме

Открытая электропроводка говорит о своем месте расположения уже своим названием. Такую проводку проводят прямо по стенам дома. Она может отличаться от способа изоляции проводов от стен на:

1. Простая прокладка провода в двойной или тройной изоляции.
2. Изоляция при помощи гофрированных негорючих труб.
3. Изоляция при помощи кабель-каналов.

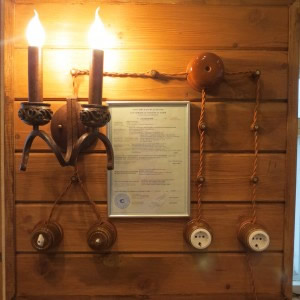

Простая прокладка

Для такой системы проводки обычно используют жесткий однопроволочный кабель в изоляции. Лучше всего если эта изоляция будет двойной или тройной. Например, это кабели ВВГ или NYM, эти кабели имеют негорючую изоляцию, которая наиболее подходит для деревянного дома. Эти провода крепят к стене при помощи специальных железных скобок. Если площадь превышает 7 квадрат, то кабель тянут парно. Когда в такой системе используется материал в стандартной изоляции, то под кабелем монтируется прокладка из негорючих материалов. Например, это может быть асбест или металлическая лента. При укладке на нее кабеля такая защита должна выступать с двух сторон не менее чем на 10 мм. Раньше такую проводку крепили на керамические ролики, но сейчас использование такой изоляции запрещено.

Этот вид электропроводки сегодня считается самым недорогим, особенно если параллельно приходиться прокладывать не один кабель.

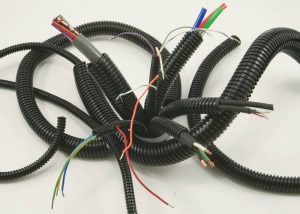

Изоляция при помощи гофрированных труб

Второй способ открытой проводки, это гофрированная труба. Кабель пропускают через специальные гофрированные трубы, которые являются хорошим защитным устройством от огня и возгорания. В такую трубу можно одновременно засунуть несколько проводов. Крепить такие трубы к стенам стоит при помощи специальных клипс.

Тут основной плюс в том, что такие провода уже выглядят на стенах лучше, но не достаточно эстетично. Такую проводку используют в хозяйственных помещениях, например в котельной. Минус такой проводки в том, что если нужно будет заменить кусок провода или перетянуть систему, то придется убирать все куски в трубах целиком общей конструкцией.

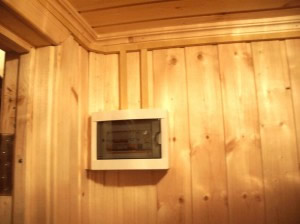

Проводка при помощи кабель каналов

Кабель-каналы это специальные короба, которые крепятся на стену при помощи саморезов. Кабель-канал имеет сверху крышку, которая просто защелкивается на замок.

Установить такие каналы по всему дому не так уж и сложно. Но для этого нужна некоторая сноровка и заранее продуманная система, чтобы сделать кабель каналы единым со всем дизайном дома.

Преимущество такой системы в том, что впоследствии такие провода легко демонтировать и изменить их расположение, либо добавить дополнительные розетки.

К таким коробкам продаются дополнительные материалы, о которых мы подробнее еще поговорим.

В деревянном доме, лучше всего такую проводку укладывать после полного просыхания дерева. В противном случае могут остаться зазоры между кабель-каналом и декоративной отделкой.

Такой способ электропроводки не самый дешевый, но выглядит он эстетично.

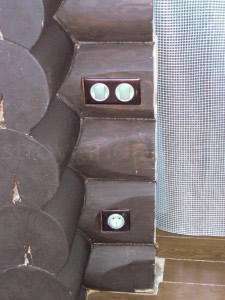

Скрытый способ электропроводки в деревянном доме

Скрытая проводка, это система электропроводов, которые прячут во всех пустотах стен, потолков, полов.

Сразу скажем, что скрытая проводка для деревянных домов не рекомендована. Это происходит из-за все той же пожарной безопасности. Но сегодня уже и это было решено. Выпускаются специальные стальные трубы, которые хорошо гнуться и в них прячут проводку, перед тем как спрятать ее по всему строению. Но все равно пожарники вас могут оштрафовать, увидев такой способ проводки в вашем деревянном доме.

Скрытая проводка категорически запрещена в деревянных домах.

Конечно, многие компании все равно делают такую проводку, так как заказчик этого хочет. Но жить в деревянном доме, который в любой момент может вспыхнуть – это крайне безрассудно. Конечно, многие хотят, чтобы проводка была спрятана, и вид стен был эстетичен, но если хорошо посмотреть на современные декоративные изделия для наружной электропроводки, то уверяю, вы найдете очень оригинальное и подходящее вам решение.

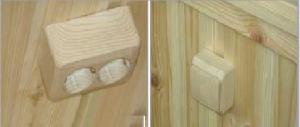

Декоративные элементы для открытой электропроводки

Сегодня можно встретить очень большое разнообразие кабель каналов для деревянных стен. Есть кабель каналы расцветкой полностью гармонирующие с деревом. Такие каналы можно легко расположить на стенах, и они не будут бросаться в глаза.

Для такой проводки продают углы и специальные под цвет розетки, выключатели. Можно выбрать кабель каналы и традиционных белого и коричневого цветов. Тогда просто сделать их частью интерьера. Это нужно продумать заранее.

Следующий декоративный элемент, который сегодня есть в каждом строительном магазине, это плинтус с кабель каналом. Провода прячутся внутрь такого плинтуса и сверху закрываются декоративной крышкой имеющей замки. Внешне этот плинтус нечем не будет отличаться от остальных.

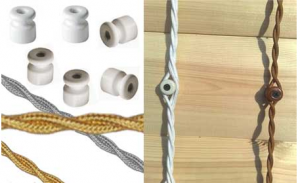

Еще один декоративный элемент, это новейшие провода на изоляторах используется специальный кабель, состоящий из многопроволочной медной жилы, ПХВ изоляции, ПХВ оболочки и декоративной оплетки (шелк, пропитанный негорючими веществами).

Крепить такой кабель нужно на расстоянии больше чем 1 см от стен, на специальные декоративные керамические бочонки. Это современный вариант, для любителей ретро стиля. Красиво смотрятся такие провода на стенах из дерева не имеющих дополнительного покрытия.

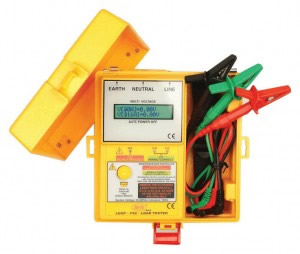

Расчет и укладка электропроводки

Рассчитать нужное количество электропроводки не сложно, для этого нарисуйте схему вашей будущей электросистемы и замерьте стены. Но это не главное, главное выбрать кабель нужной и подходящей толщины и провести проводку соблюдая все правила и рекомендации для жилых домов.

Электропроводка жилого дома должна иметь напряжение 220 или 380. Вся внутренняя цепь должна быть разделена нулевыми защитными и нулевыми рабочими проводниками. При расчете электропроводки расчет нагрузки расчетную нагрузку электроприемников следует принимать не менее:

• 5,5 кВт — для дома без электрических плит;
• 8,8 кВт — для дома с электрическими плитами.

если жилая площадь вашего дома првышает 60 ка.м., расчетная нагрузка должна быть увеличена на 1 % на каждый дополнительный кв.м.
Сечение проводов рассчитывают исходя из подключаемой мощности. Расчет электропроводки нужно произвести по формуле Р=Руст х Кс. Где Руст – суммарная мощность включенных приемников, Кс – коэффициент спроса. Именно от этого показателя зависит выбор провода для вашей электропроводки.

После того как диаметр электропроводки был высчитан, нужно полностью нарисовать всю схему по всему дому, включая разетки и выключатели.

Сначала собираем всю внутреннюю схему и монтируем выключатели и уже размеченные разетки.

Разетки на деревянные стены ставят внешне, на негорючую основу. Нужно подложить снизу негорючий материал. Прикручиваются они прямо к стене шурупами. Только после сбора всей внутренней схемы и визуальной проверки ее на правильность можно подключать внешнюю проводку. Но не стоит забывать что работа с электричеством требует дополнительных навыков, а не имея таковых лучше всего обратиться к специалистам.

После укладки электропроводки нужно произвести замеры:

1. Визуальный осмотр электропроводки и электрооборудования
2. Расчет заземления.
3. Расчет сопротивления изоляции.
4. Расчет сопротивления цепи “фаза-нуль”.
5. Замеры и испытание выключателей автоматических управляемых дифференциальным током (УЗО)
6. Испытания (прогрузку) автоматических выключателей
7. Замер сопротивления заземляющих устройств

Рассчитать все это может только специалист, а значит, и доверить такую работу лучше всего электрикам.
