Греющий кабель для водопровода

Он будет поддерживать необходимую для нормальной циркуляции жидкости температуру и защищать ее от промерзаний.

Дополнительного ухода требуют трубы, по которым в зимнюю пору протекает горячая вода.

Очень низкие температуры способны вызвать излишнее образование конденсата и обмерзание, разрушая не только металлические, но и современные пластиковые изделия.

Что предлагает рынок?

Прежде чем купить комплект греющего кабеля для водопровода, необходимо определиться с предложениями на рынке.

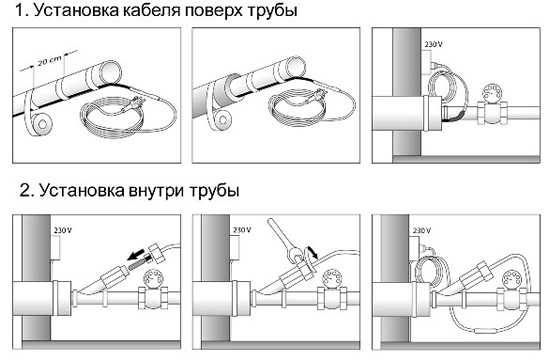

Схемы монтажа:

Он производится в двух исполнениях:

• Саморегулирующий;
• Резистивный.

Широкое распространение получил саморегулируемый греющий кабель для водопровода, в основе которого лежит полупроводниковая матрица.

Когда окружающая температура меняется, матрица изменяет свои характеристики проводимости тока, что способствует изменению температуры нагрева.

В саморегулирующем кабеле два проводника из меди, которые обрамляют с двух сторон полимерный резистор.

Когда подается напряжение, последний нагревается до определенной температуры.

Резистор увеличивается в размерах и уменьшает ток нагрузки, снижая мощность и кабель остывает.

Такой цикл воссоздает саморегулирующий эффект.

Так как нагрузка по всей длине меняется в зависимости от условий вокруг трубы, на каждом участке поддерживается определенная температура, необходимая в данный момент.

Не менее популярен резистивный греющий кабель для водопровода, работающий по совершенно другому принципу.

Он будет греть постоянно, когда на него подается электричество и не регулирует своей температуры в зависимости от условий окружения.

Пропустив по трубопроводу резистивный кабель, за ним требуется уход и наблюдение за его состоянием. Необходимо ознакомиться с характеристиками изделия при покупке, обратив внимание на его номинальную мощность.

Если необходим греющий внутренний кабель для водопровода, предпочтение отдают исключительно резистивным изделиям.

При этом чтобы мощность не превышала 10 Вм/м. Для наружной прокладки рекомендуется приобретать кабель, мощность которого составляет 15-17 Вт/м.

Предлагаемые рынком модели весьма дорогостоящие.

Чтобы найти им замену, можно использовать самодельный греющий кабель для водопровода, для изготовления которого потребуются:

• Металлическая трубка;
• Нагревательный элемент (кабель, по которому будет идти ток);
• Алюминиевый скотч, с помощью которого крепится провод к трубе;
• Теплоизолятор.

Для того, чтобы автоматизировать процесс, устанавливают термореле.

В качестве исполнительного устройства используется симистор (бесконтактный ключ), который способен выдерживать нагрузки до 10 кВт с радиатором и до 2.2 кВт без него.

Изготовление нагревающего трубопроводного кабеля – серьезное занятие, требующее знаний электротехники и соблюдения всех правил безопасности.

Любая ошибка буде стоить дороже чем покупка заводского комплекта.

Инструкция по монтажу

Организовать монтаж греющего кабеля для водопровода можно двумя способами:

• Внутри трубы;
• Снаружи трубы.

Протяжку греющего кабеля внутри большого трубопровода должны проводить мастера, способные правильно рассчитать параметры требуемого для обогрева системы оборудования.

Работающий от электрической сети кабель пролегает в воде, что делает его повышенным источником опасности.

В частных и загородных домах, где участки труб редко превышают 2-3 десятка метра, можно осуществить самостоятельный внутренний монтаж кабеля.

Во время работ необходимо соблюдать ряд правил:

• В местах, где кабель вводится в трубу, монтируются переходное устройство и тройник, соблюдая нормы герметизации;
• В переходник вкручивается специальная резка, и только потом внутри нее прокладывается кабель;
• Запрещена прокладка кабеля в запорном вентиле, а в месте ввода вешают предупреждающую табличку.

Наружная установка греющего кабеля для водопровода более безопасна, если защитить рабочий элемент от воздействий из вне.

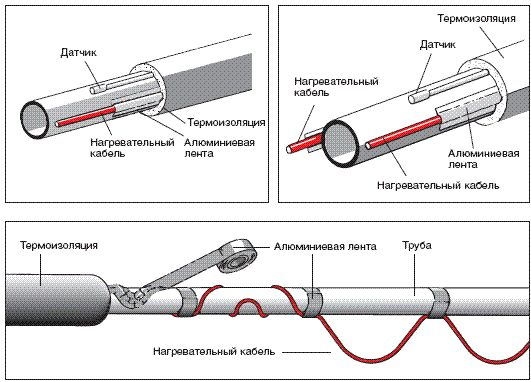

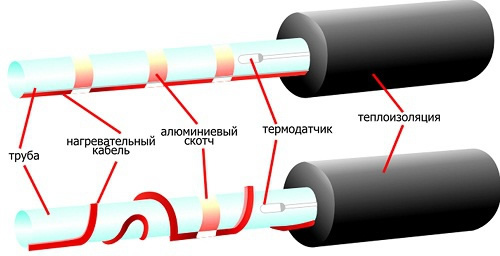

Существует несколько различных способов укладки:

• Один кабель по прямой вдоль трубы;
• Несколько кабелей по прямой вдоль трубы;
• Волнистая укладка;
• Спиралеобразная укладка.

По всей длине кабель должен максимально плотно прилегать к обогреваемому изделию.

Крепить его можно при помощи алюминиевого скотча каждые 25-30 см (пластиковые ленты использовать запрещается).

Затем скотч наносят по всей длине, чтобы предотвратить контакт с теплоизолятором.

Если кабель обкручивается вокруг пластиковой трубы, ее поверхность также обматывают скотчем на алюминиевой основе.

Вдоль трубной арматуры кабель должен прокладываться так, чтоб не затруднять доступ к ней.

Приобретая рабочий комплект, в нем всегда имеется инструкция для греющего кабеля для водопровода с описанием параметров изделия и прочих его особенностей. Перед началом работ ее необходимо обязательно изучить.

Если кабель будет наматываться волной или спиралью, необходимо следить, чтобы расстояния между сегментами были одинаковыми.

Это обеспечит равномерное прогревание трубопровода по всей длине, увеличит его эффективность.

В соответствии с указаниями в инструкции проводится подключение греющего кабеля для водопровода к сети.

Оно может выполняться при помощи уже готовых продаваемых на рынке переходников или с помощью клемм.

Где купить и сколько стоит?

Не представляет труда купить греющий кабель для водопровода с самыми различными параметрами.

Он свободно продается на строй рынках или в сантехнических магазинах.

Сегодня более десятка производителей предлагают свою продукцию.

Наибольшее распространение получили изделия фирм Nelson Limitrace и Thermopads, марка отечественного производства HBS.

Сегодня цена греющего кабеля для водопровода зависит не от мощности, а фирмы, параметров производителя и модели предлагаемого изделия.

Например, кабель Nelson Limitrace серии СLT мощностью от 9 до 26 Вт/м стоит от 440 до 500 рублей за метр.

В свою очередь Thermopads FPC SR с мощностью 10 Вт/м можно приобрести за скромные 250 рублей.

В общих чертах стоимость следующая:

• Без оплетки – от 70 рублей;
• С оплеткой – от 120 рублей.

Предоставляемая на изделия гарантия достигает 20 лет.
