Гибочные станки для арматуры

Гибочные станки для арматуры

Для того, чтобы согнуть арматурные прутья, даже если их диаметр покажется незначителен, необходимо приложить немало физических усилий.

Если толщина изделий превышает 40-50 мм, то для проведения работ просто необходим гибочный станок для арматуры, который можно приобрести в магазинах или вручную смастерить более простую его версию.

Ручной гибочный станок позволяет производить изделия высокого качества.

Он придает требуемую форму арматурной проволоке без прикладывания чрезмерных усилий, не нарушая ее структуры и прочности.

Самую простую модель гибочного оборудования, которое может использоваться для работы с трубами и другим металлопрокатом, можно без труда сделать самостоятельно из подручных средств, которыми каждый хороший хозяин располагает в гараже.

Устройство и изготовление

Несмотря на большое разнообразие моделей и конструкционных особенностей, технологическая составляющая выполнения операции сгибания арматуры у всех них схожа.

Между упорным и центральным валами устанавливается изделие.

Гибочный вал оказывает воздействие на наружную поверхность прута, благодаря которому происходит сгибание вокруг оси.

Упорный вал предназначен для того, чтобы препятствовать сгибанию всей заготовки.

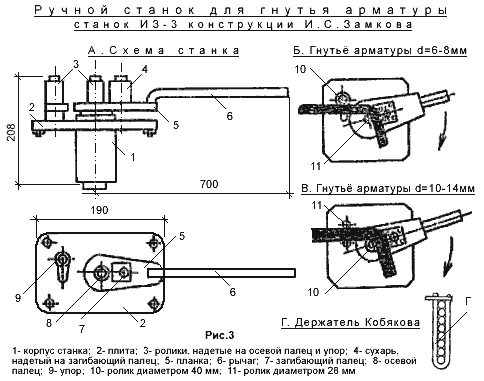

Схемы:

Станок для гибки арматуры бывает одного из двух основных типов:

  • С ручным приводом;
  • С механическим приводом;

Наибольшее распространение получил ручной гибочный станок для арматуры благодаря своим небольшим габаритам и сравнительно маленькому весу, благодаря чему его можно эксплуатировать в домашних условиях.

Он весьма прост в использовании, однако скорость проводимых работ значительно невелика, приходится прикладывать дополнительные усилия.

Если необходимо постоянно работать с арматурой, рекомендуется приобрести более современные модели с механическим приводом. Как правило, это стационарные аппараты с большей производительностью.

Гибочный арматурный станок содержит в своей конструкции систему редукторов, которая может включать в себя две или три передаточные пары, и мощный электрический двигатель.

На промышленных моделях имеются системы, позволяющие выставлять точный угол изгиба, а также различные системы безопасности.

Для того, чтобы смастерить гибочный станок своими собственными руками, необходимо подготовить:

  • Отрезки швеллеров с кромками прямолинейного типа;
  • Уголки;
  • Комплект болтов и гаек к ним,
  • "

Основание необходимо вырезать пятым или шестым швеллером. Длины отрезков необходимы небольшие – до 50 см.

Сам станок будет состоять из четырех основных частей:

  • Рычаг-ручка;
  • Обжимной пуансон;
  • Прижим;
  • Основание.

Прижимы также вырезаются из пятого швеллера длиной на 5 мм меньше заготовок, подготовленных под основание.

На оси прижима просверливается два отверстия диаметром 8-9 мм. От концов они должны располагаться на расстоянии примерно 3-х см.

Пуансон делается из пятого уголка длиной на 5 мм менее, чем заготовки под основание. Рекомендуется брать профиль с максимальной толщиной стенок – он прочнее и жестче.

Для изготовления рычага-ручки требуется подготовить арматурную проволоку с круглым сечением и диаметром до 15 мм.

Выгнув желаемую П-образную форму, при помощи сварочного аппарата она приваривается к уголку.

С краев должны быть расположены щечки из листовой стали 5-6 мм толщиной.

С обоих концов заготовок под пуансон и основание рекомендуется на длине 3 см снять фаски шириной 7 мм с углом 45 градусов. Они требуются для того, чтобы надежно приварить оси стального прута к пуансону.

Осуществляя сварочные работы, требуется постоянно проверять, чтобы с осью прутка точно совпало с ребром уголка.

Осуществлять предварительную сборку конструкции рекомендуется закрепив ее в тиски.

Вместо сварки, где для этого есть возможность, рекомендуется использовать болты. Щечки, надев на ось пуансона, в нескольким местах рекомендуется легко подварить.

Закончив собирать самодельный гибочный станок для арматуры, необходимо провести пробную гибку, пару раз согнув заготовки из мягкого металла с толщиной не более двух мм.

Затем проводится корректировка щечек и их окончательная приварка.

Снизу к основанию также приваривается кусок швеллера, с помощью которого станок будет крепиться в тисках.

Стоимость станка

В наши дни не составляет никакого труда купить гибочный станок для арматуры ручного или механического типа.

На строительных рынках и в магазинах предлагается широкий ассортимент различных производителей.

Все предлагаемые модели соответствуют требованиям эксплуатационной безопасности, комплектуются всем необходимым для проведения работ.

В случае поломки рынок полон запасных комплектующих для подобного оборудования.

Цена гибочного станка для арматуры во много зависит от его типа:

  • Ручные модели – от 100 долларов;
  • Механические – в пределах пары тысяч долларов.

Стоимость подобного оборудования сравнительно велика.

Его рентабельно покупать лишь в случае, когда необходимо гнуть большой объем арматурной проволоки за один раз или, когда работа будет вестись постоянно.

Если оборудование требуется для разового использования, решением проблемы может стать аренда гибочного станка для арматуры, стоимость которой составляет от 10-15 у. е. в сутки.
