Электрические двухконтурные котлы отопления — принцип работы, монтаж, отзывы и примерные цены

Отопление частного дома всегда сложный вопрос. Хочется, чтобы котел был максимально безопасным и расходы на отопление не пугали бесконечными нолями. В частном доме нужно решить так же вопрос с горячим водоснабжением. Можно установить бойлер или газовую колонку. Но для колонки нужны согласованные документы, которые стоят не дешево, да и время на их сборы уходит много. На помощь владельцам приходят двухконтурные электрические котлы. О том, какие особенности имеет такой тепло генератор, его плюсы и минусы можно узнать, прочтя статью целиком.

Особенности конструкции

Специалисты сравнивают двухконтурный котел с мини-котельной. Кроме отопления частного дома система решает вопрос с горячей водой. Состоит электрический двухконтурный генератор из двух систем, которые работают автономно и расположены в едином корпусе.

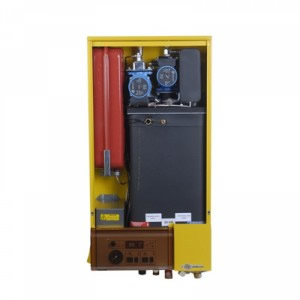

В конструкцию входят:

1. ТЭНы (2 шт.).
2. Воздухоотвод.
3. Расширительный бак.
4. Насос циркулирующий.
5. Клапан предохранительный.
6. Автоматики (аварийного отключения, регулировка температуры и т.д.)

В подогреве воды для отопления участвуют (в зависимости от конструкции): электроды, ТЭНы, индукционные катушки, инфракрасные обогреватели.

У всех конструкций корпус выполнен из нержавеющей стали и имеет компактные размеры.

Как известно 1 кВт мощности тока переходит в 1 кВт отопительной мощности. Для обогрева большей площади нужен котел мощностью более 17 кВт. В зависимости от мощности питание котлов может происходить от однофазной и трехфазной системы. Однофазные котлы используют для отопления частного дома ил дачи до 100 м². Однофазная конструкция предполагает питание от обычной розетки в 220 В. Трехфазный котел используется для отопления площади более 100 м², и требует питание от отдельной линии в 380 В.

Принцип работы двухконтурного генератора

Как любой электрический котел работает он на принципе преобразования электроэнергии в тепловую. Проходя через нагревающийся узел, жидкость под естественным или принудительным действием циркулирующего насоса, проходит через систему.

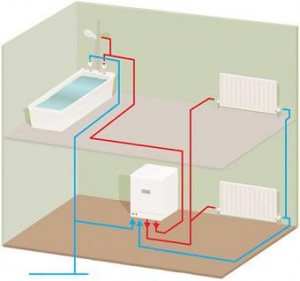

Все контролирующие операции осуществляются через блок управления. Если температура понижается, регулятор сигнализирует и включается насоса с системой подогрева. Те же действия происходят во втором контуре при включении горячей воды в кране. В этом случае на регулятор воздействует не понижающаяся температура, а пропускной напор воды. Подобную типовую схему можно увидеть на представленном рисунке, где красными линиями показана отдача, а синими обратка.

При повышении давления в системе отопления срабатывает предохранительный клапан. Перегрев исключен из-за вмонтированного термического выключателя.

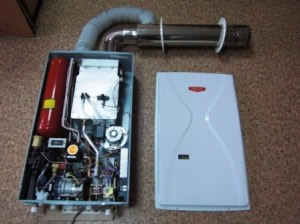

Особенности монтажа

Главное при установке двухконтурного котла это сделать тепло систему безопасной и бесперебойной. Для этого нужно предусмотреть:

1. Заземление.
2. Защиту отключения.
3. Стабилизатор напряжения.

Обвязка двухконтурного котла

При монтаже двухконтурного электрического генератора главное правильно рассчитать схему (об этом мы уже рассказывали ТУТ) и выполнить обвязку. Правильно выполненная обвязка не даст создать больших перепадов температур на входе и выходе. Жидкость, нагреваясь, первоначально циркулирует в малом контуре, заем, достигая нужно температуры, поступает в трубы и радиаторы большего контура. А значит важно предусмотреть два контура в схеме.

В обвязку включают следующие элементы цепочки: Распределительный клапан, балансирующий кран, циркулирующий насос, манометр, радиаторы, проточный фильтр, трубы, тройники, клапаны (оборотный, воздушный, предохранительный), переходники, крепеж. Все это необходимо просчитать по схеме и приобрести перед монтажом.

Двухконтурные генераторы тепла можно монтировать по следующим вариантам схем:

1. Естественная циркуляция.
2. Принудительная циркуляция.
3. Классическая.
4. При помощи первичных и вторичных колец.

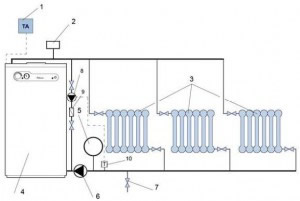

Cхема принудительной циркуляции теплоносителя

Для примера представляем рисунок-схему с принудительной циркуляцией жидкости в системе. На схеме представлены следующие элементы: 1- регулятор температуры в помещение, 2 — узел безопасности (манометр, предохранительный клапан), 3-батареи, 4- электрический двухконтурный генератор тепла, 5 — бак расширительный (закрытый), 6 — циркулирующий насос, 7 — кран наполнения водой системы, 8 — насос анти конденсатный, 9 — клапан обратки, 10 — датчик минимальной температуры.

Особенность монтажа двухконтурного генератора в том, что нужно выполнять прямую и смесительную одновременно.

Плюсы и минусы двухконтурного генератора

К основным плюсам электрических двухконтурных теплораспределителей относится:

1. Компактность. Дает возможность установить котел даже в небольших помещениях.
2. Экологичность. Не дает вредных выбросов и не поглощает кислород.
3. Не нужно дополнительно монтировать трубу-дымоход.
4. Бесшумность. Звуки издает лишь циркулирующий насос. Можно устанавливать даже в спальных помещениях.
5. Пожаробезопасен. Так как не используется открытый огонь, это лучший вариант для деревянного частного дома.
6. Монтаж и обслуживание можно выполнять самостоятельно.
7. Не нужно дополнительные разрешения на установку колонки для горячей воды.

Но отзывы пользователей говорят и о минусах:

1. Накипь, образующаяся внутри системы, может быстро вывести котел из строя.
2. Использовать для установки в больших помещениях невыгодно.
3. Нужна отдельная подводка электролинии. А это дополнительные расходы.
4. Не редко можно прочесть отзывы, что для отопления большей площади котел малоэффективен.
5. Если неправильно монтировать и выбрать мощность несоответствующую линии сети произойдет короткое замыкание, которое обесточит всю улицу.

Не смотря на отрицательные отзывы двухконтурный электрический котел — одно из оптимальных решений в частном доме с отсутствующим газоснабжением.

Как выбрать модель

Легкий вес, небольшие размеры и широкая линейка моделей дают возможность выбрать котел для любого частного дома. Отталкиваться при выборе нужно от тех требований, которым должен отвечать котел для определенной системы.

Если использование электрического двухконтурного котла подразумевается как основное, то мощность и экономичность должны стоять на первом месте. Эти показатели на высоте у Итальянских и Немецких теплогенераторов.

Если процессор планируется как резервное или дополнительное оборудование, то можно приобрети недорогой котел. Но забывать о мощности все равно не стоит. К таким моделям относятся котлы Российского производства. Отзывы о них как о дополнительном оборудовании не плохие.

Для садового или дачного домика можно воспользоваться самыми маломощными, так расход электроэнергии будет минимален.

Цена на некоторые модели

Отзывы о подобном оборудование в основном относятся к моделям Эван, РусНит, Kospel, OSO, Комби, Протерм.

Аппарат РусНиит российского производства имеет мощность 70 000 Вт. Способен отапливать помещение до 700 м². Цена в крупных городах начинается от 53 000 руб. Аналогичная модель для частного дома Эван мощностью 7 500 Вт, способен отопить помещение до 72 м², цена от 27 000 руб.

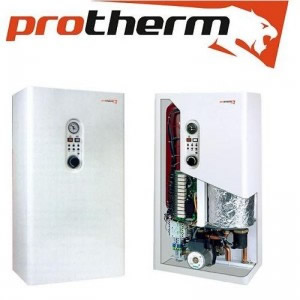

Итальянские и немецкие котлы Kospel, OSO в 7 500 Вт стоят от 25 000 руб. Протерм производят модели, названные в зависимости от мощности — Рысь, Гепард, Пантера, леопард. Это котлы проточного типа. Цена, например на Партерм Гепард мощностью от 9 000 до 23 000 Вт — от 24 000 руб., Партерм пантера мощностью от 8 900 — 24 000 — от 31 400 руб.

Бренд влияет на стоимость, как у любой техники. Так марки известных производителей стоят в 2 раза дороже своих неизвестных российских аналогов.

Выбирая двухконтурный котел, покупатель убивает сразу двух зайцев: получают отопление и горячую воду в частном доме. Но перед покупкой прочтите многочисленные отзывы и посоветуйтесь со специалистами.
