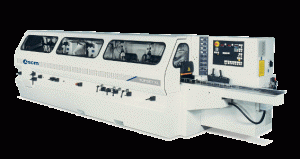

Четырехсторонний станок SCM GROUP TOPSET XL — MASTER
|
|
Марка: | SCM TOPSET XL — MASTER |
| Производитель: | Италия | |
| Количество шпинделей: | 6 шт | |
| Мощность: | 32 кВт | |
| Max рабочая ширина: | 240 мм | |
| Max рабочая толщина: | 120 мм |
Технические характеристики SCM GROUP TOPSET XL — MASTER
| - мин. ширина обработки(конечное сечение) | 25 мм * |
| - макс. ширина обработки(конечное сечение) | 240 мм ** |
| - мин. высота(конечное сечение) | 10 мм *** |
| - макс. высота обработки(конечное сечение) | 120 мм **** |
| - мин. дина отдельной заготовки | 640 мм ***** |
| скорость подачи управляемая инвертером | 6-36 м/мин |
| - мощность эл. двигателя подачи | 5,5 л.с. (4 кВт) |
| - мощность эл. двигателей рабочих агрегатов | 5,5 л.с. (4 кВт) |
| - частота вращения шпинделей | 6000 об/мин |
| - диаметр шпинделей | 40 мм |
| - полезная длина вертикальных шпинделей | 140 мм |
| - полезная длина горизонтальных шпинделей | 250 мм |
| - длина универсального шпинделя | 240 мм |
| - осевая регулировка верт. шпинделей относительно стола | 80 мм |
| - осевая регулировка гориз. шпинделей правой направляющей | 45 мм |
| - мин./макс.диаметр реж. инструмента на фуговальном узле | 120/140 мм |
| - мин./макс.диаметр реж. инструмента для профилирования | 100/220 мм****** |
| - мин./макс.диаметр реж. инструмента на универсальном шпинделе | 100/200 мм |
| - глубина профиля на 2-ом гориз. верхнем шпинделе при диаметре режущего инструмента 200 мм | 15 мм |
| - диаметр гильзы для крепления шпинделей | 120 мм |
| - диаметр подающих вальцов | 140 мм |
| - длина рабочего стола на входе | 2500 мм |
| - быстрая регулировка стола и направляющей на входе | 10 мм |
* опционально мин.ширина обработки 15 мм
** с реж. инструментом 145 мм на вертикальном левом с реж. инструментом 125 мм на вертикальном левом на Topset XL с электронным программатором
*** опционально 6 мм
**** с реж. инструментом 145 мм на горизонтальном верхнем
***** опционально мин.длина470 мм
****** глубина профилирования ниже плоскости стола 40 мм на вертикальном левом

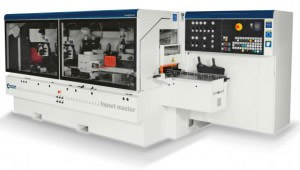

Описание модели
Это 6-и шпиндельный массивный станок Итальянской компании для работы на больших производствах. Используется станок для изготовления вагонки, строительных материалов, досок с профилированным и плоским нарезанием. Станок имеет свои особенности:
- Станина станка усиленна нервюрами поэтому имеет особенно жесткую конструкцию. Это значительно продлевает срок эксплуатации станка и сводит к минимальной вибрации работу. Это дает возможность плавных движений при работе с материалом и повышает точность и ровность изготавливаемых деталей.
- Металлический стол на входе выполнен из прочного сплава и имеет трубчатую основу. А особая параллерограммная форма дала возможность усилить вход дополнительными вставками из чугуна перед фуговальным шпинделем. А низкий коэффициент трения обеспечивается специальными вставками расположенных напротив вертикальных шпинделей.
- Направляющая расположенная на входе справа имеет параллелограммную конструкцию настройки. А специальная дополняющая шенинговальная фреза облегчает базирование заготовок. Простоту установки детали обеспечивают регулируемые сектора с права.
- Шпиндели сверху покрыты закаленным сплавом, что сокращает время их износа в 4-5 раз. Некоторые шпенделя монтируются при помощи усиленных сдвоенных подшипников. А цилиндровидные держатели шпиндели размеров в окружности 120 мм дают возможность максимезировать жесткость детали во время обработки.
Цена на станки варьируется от 1, 5 мил. руб. до 2 мил. руб. Зависит она от комплектации и функциональности.
