Четырехсторонний станок Nortec GN 7S 23

Четырехсторонний станок Nortec GN 7S 23

Марка: Nortec GN 7S 23
Производитель: Тайвань
Количество шпинделей: 5-8 шт
Мощность: кВт
Max рабочая ширина: 230 мм
Max рабочая толщина: 160 мм

Технические характеристики станка Nortec GN 7S 23:

Ширина обработки, мм 10 – 230
Толщина заготовки, мм 7 – 160
Минимальная длина заготовки, мм 230
Скорость подачи, м/мин. 6 — 36
Скорость вращения шпинделя, об./мин. 6000
Диаметр шпинделя, мм 40
Осевой ход горизонтальных шпинделей, мм 20
Осевой ход вертикальных шпинделей, мм 60
Диаметр инструмента на 1-м горизонтальном шпинделе, мм 125-160
Диаметр инструмента на вертикальных шпинделях, мм 100-180
Диаметр инструмента на горизонтальных шпинделях, мм 100-200
Диаметр инструмента на последнем нижнем горизонтальном шпинделе, мм 100-250
Мощность привода 1-го горизонтального шпинделя, кВт 5,5
Мощность приводов вертикальных и горизонтальных шпинделей, кВт 7,5
Мощность привода универсального шпинделя ( для моделей с индексом U ), кВт 5,5
Мощность привода подачи, кВт 3,75
Длина стола, мм 1800
Вертикальный и горизонтальный ход стола, мм 12
Диаметр подающих роликов, мм 140
Количество и ширина подающих роликов на валу, мм 2х50
Габариты станка (LxWxH), мм 4670х1930х1800
Вес станка, кг 4600

Описание модели

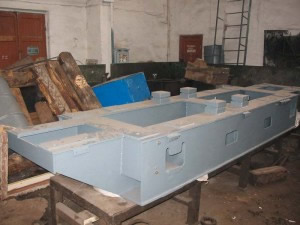

Станина из литого чугуна

Этот четырехсторонний деревообрабатывающий станок был специально разработан для расширения функций 4-х сторонней обработки. На последнем шпинделе с лева можно устанавливать дополнительную фрезу в диаметре 250 мм. Конструкция стола имеет боковой прижимной ролик, поэтому заготовки получаются максимально ровными.

Шпиндели не только питаются каждый отдельно, но и имеют регулировку стола между первым рядом. Это дает возможность сократить промежуток между инструментами и элементом.

Подходит четырехсторонний деревообрабатывающий станок для работы на производстве, которому важно качество выпускаемой продукции. Высокая мощность и маленький расход делают станок экономически выгодным даже для начинающих предпринимателей.

Отличительные особенности cтанка Nortec GN 7S 23:

  • Станина из литого чугуна с повышенной стойкостью к механическим повреждениям.
  • Мощная система подачи

    Мощная система подачи

  • Хромированный стол покрытый прочным покрытием в 0,3 мм, HRC 70;
  • Смазка централизована в единую систему;
  • Есть механизм (помпа) для ручной смазки стола;
  • Редукторная система привода спаренных роликов от карданного вала.
  • Боковой роликовый прижимной блок с пневматической регулировкой напротив правого вертикального шпинделя
  • Верхние шпиндели имеют траверсу и роликовую подающую систему перемещения по вертикали;
  • Скорости передач регулируются электронно;
  • На входном столе вмонтирован прижимной ролик (с боку);
  • Можно проводить профилирование при помощи верхнего шпинделя;
  • На столе есть прижимные подающие ролики (4 шт.)
  • Зазор между столом и инструментом регулируемый;

Боковой роликовый прижимной блок с пневматической регулировкой напротив правого вертикального шпинделя

Цена станка от 1 100 000 руб. до 1 300 000 руб. в зависимости от комплектации и функциональности.
